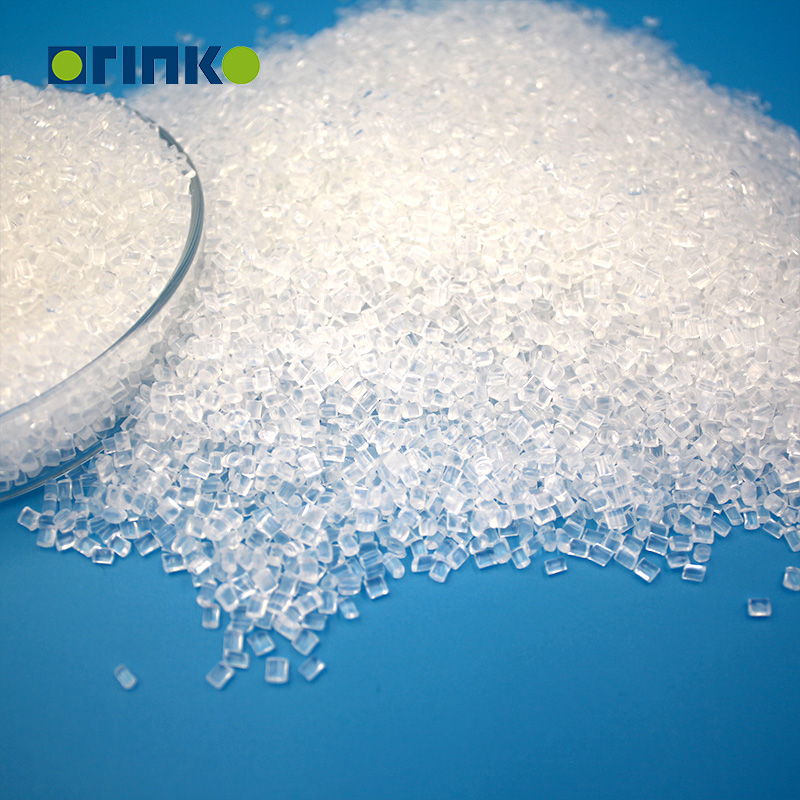

Hochtemperatur-Nylonharzführung für EV-Steckverbinder und Elektronik

Der Wandel hin zu 800-V-Elektrofahrzeugarchitekturen und hochdichter Elektronik hat dazu geführt, dass herkömmliche technische Kunststoffe ihre thermischen und elektrischen Grenzen überschreiten. Moderne Systeme erfordern Materialien, die extremen Betriebsbedingungen standhalten. Der Einsatz herkömmlicher Polyamide wie PA66 in Hochspannungs- oder SMT-Anwendungen (Surface Mount Technology) führt zu katastrophalen Folgen. Beim Reflow-Löten treten häufig dielektrische Ausfälle, feuchtigkeitsbedingte Dimensionsverschiebungen oder starke Blasenbildung auf. Die Auswahl des richtigen Hochtemperatur-Nylonharzes erfordert ein ausgewogenes Verhältnis von thermischer Beständigkeit, Feuchtigkeitsbeständigkeit und Verarbeitbarkeit. In diesem Leitfaden werden die Grundprinzipien, kritischen Bewertungsmetriken und Implementierungsrisiken für Ingenieure und Beschaffungsteams aufgeschlüsselt. Wir werden untersuchen, wie Sie die Materialeigenschaften an Ihre spezifischen elektrischen Anforderungen anpassen können. Sie erfahren, wie Sie Verarbeitungsrisiken mindern und eine zuverlässige Feldleistung sicherstellen können.

Wichtige Erkenntnisse

• Hochtemperatur-Nylonharze schließen die Lücke zwischen Standardpolyamiden und extrem teuren Spezialpolymeren (wie LCP oder PEEK) in Automobil- und Elektronikanwendungen.

• Die Materialauswahl hängt von der spezifischen Chemie ab: PA6T bietet höchste Wärmebeständigkeit, PA6I/6T sorgt für Dimensionsstabilität und MXD6 zeichnet sich durch strukturelle Steifigkeit bei geringer Feuchtigkeitsaufnahme aus.

• Um ein Nylonharz für elektrische Steckverbinder zu bewerten, müssen dessen Comparative Tracking Index (CTI) und Heat Deflection Temperature (HDT) mit Ihren spezifischen SMT-Profilen und EV-Betriebsumgebungen verglichen werden.

• Der Herstellungserfolg hängt von der Minderung von Verarbeitungsrisiken ab, insbesondere von der Feuchtigkeitsaufnahme vor dem Formen und dem Verzug bei dünnwandigen Steckverbinderkonstruktionen.

Die technische Herausforderung: Den Bedarf an Hochtemperaturpolymeren ermitteln

Moderne elektrische Komponenten arbeiten in immer aggressiveren Umgebungen. Die Leistungselektronik von Elektrofahrzeugen, Bordladegeräte und Leiterplatten (PCBs) mit hoher Dichte sind einer enormen Belastung ausgesetzt. Sie erfordern Materialien, die dauerhaft hohen Betriebstemperaturen standhalten. Diese Umgebungen überschreiten im Normalbetrieb häufig 150 °C. Darüber hinaus unterliegen Komponenten während SMT-Reflow-Prozessen vorübergehenden thermischen Spitzen. Die Temperaturen können leicht 260°C erreichen. Unter diesen Bedingungen schmelzen, verformen oder zersetzen sich Standardpolymere.

Die Miniaturisierung erschwert diese Herausforderung erheblich. Ingenieure reduzieren die Steckverbinderabstände kontinuierlich, um Platz zu sparen. Wir sehen jetzt Stiftabstände von 0,5 mm oder weniger. Dadurch werden die physischen Wände des Steckverbinders unglaublich dünn. Materialien müssen beim Spritzgießen eine hohe Fließfähigkeit beibehalten. Sie müssen mikroskopisch kleine Formhohlräume füllen. Sie dürfen dabei jedoch nicht an mechanischer Festigkeit verlieren. Dünne Wände tragen in modernen Baugruppen hohe strukturelle Belastungen.

Standardtechnische Kunststoffe erfüllen diese Anforderungen immer wieder. Wenn Sie Standard-PA6 oder PA66 bewerten, entdecken Sie mehrere kritische Fehlermodi:

1. Feuchtigkeitsaufnahme: Standardpolyamide absorbieren erhebliche Umgebungsfeuchtigkeit. Das Wasser wirkt als Weichmacher. Es verursacht Dimensionsschwellung und Strukturschwäche.

2. Dielektrischer Fehler: Hitze und Feuchtigkeit verringern die dielektrische Festigkeit von Standardkunststoffen. Dies stellt ein ernstes Sicherheitsrisiko bei Hochspannungs-Elektrofahrzeuganwendungen dar.

3. Chemische Anfälligkeit: Moderne Fahrzeuge verwenden aggressive Kühl- und Schmiermittel. Standard-PA66 bietet eine schlechte chemische Beständigkeit gegenüber diesen speziellen EV-Flüssigkeiten.

4. Reflow-Blasenbildung: Absorbierte Feuchtigkeit verwandelt sich beim SMT-Löten in Dampf. Die plötzliche Ausdehnung führt dazu, dass das Kunststoffteil Blasen wirft oder explodiert.

Kernchemie: Bewertung von Variationen von Hochtemperatur-Nylonharzen

Nicht alle Hochtemperatur-Polyamide (HTPAs oder PPAs) verhalten sich gleich. Hersteller synthetisieren diese Materialien mit unterschiedlichen Monomeren. Die genaue chemische Formulierung bestimmt das endgültige Leistungsprofil. Sie müssen die spezifische Chemie an Ihre technischen Anforderungen anpassen.

PA6T-Polyamidharz (hohe thermische Basislinie)

Die Formulierung des PA6T-Polyamidharzes basiert auf Terephthalsäure. Es weist eine starre aromatische Ringstruktur auf. Diese Chemie sorgt für eine hervorragende thermische Stabilität. Es hat einen sehr hohen Schmelzpunkt, typischerweise etwa 320 °C. Es weist eine hohe Beständigkeit gegen Löthitze auf. Wir finden es am besten für Standard-SMT-Steckverbinder und Automobil-Unterbaukomponenten. Allerdings gibt es Kompromisse. Reines PA6T kann spröde sein. Oft ist eine Modifikation oder Copolymerisation erforderlich, um ein optimales Verarbeitungsfenster zu erreichen.

PA6I/6T Nylonharz (Dimensionsstabilität)

Ingenieure haben PA6I/6T-Nylonharz entwickelt , um Verarbeitungsprobleme zu lösen. Es handelt sich um eine amorphe und teilkristalline Copolymermischung. Die Zugabe der 6I-Komponente verringert die Kristallisationsgeschwindigkeit. Diese Verzögerung führt zu geringeren Schrumpfungsraten beim Abkühlen. Sie erzielen eine hervorragende Oberflächengüte und präzise Maßhaltigkeit. Es eignet sich am besten für komplexe Steckverbindergehäuse, die enge Toleranzen erfordern. Besonders verzugsempfindliche Anwendungen profitieren enorm von dieser Mischung. Der Hauptnachteil ist eine etwas geringere Spitzenwärmebeständigkeit im Vergleich zu reinem PA6T.

MXD6-Nylonharz (hoher Modul und geringe Feuchtigkeit)

Chemiker synthetisieren MXD6-Nylonharz mithilfe von Meta-Xylendiamin. Diese einzigartige Struktur sorgt für eine außergewöhnlich hohe mechanische Festigkeit. Es weist eine sehr geringe Feuchtigkeitsaufnahme auf. Es bietet außerdem hervorragende Gasbarriereeigenschaften. Wir empfehlen es für strukturelle elektronische Bauteile und Metallersatzgehäuse. Es zeichnet sich durch präzise interne Anschlüsse aus. Der primäre Kompromiss beinhaltet ein anderes Verarbeitungsfenster. Sie müssen spezielle Werkzeugtemperaturkontrollen verwenden, um es effektiv zu formen.

Tabelle: Vergleich der Kernchemie

Wichtige Leistungskriterien für elektrische Steckverbinder

Sie benötigen einen zuverlässigen Rahmen für die Zuordnung von Materialmerkmalen zu technischen Ergebnissen. Die Auswahl eines Nylonharzes für elektrische Steckverbinder erfordert eine gründliche Analyse mehrerer Kennzahlen. Sie müssen sicherstellen, dass das Polymer bestimmte Industriestandards erfüllt.

Elektrische Isolierung (CTI und Spannungsfestigkeit)

Hochvolt-Elektrofahrzeuge erfordern eine einwandfreie elektrische Isolierung. Das Harz muss einen hohen Comparative Tracking Index (CTI) erreichen. Normalerweise benötigen Sie eine Performance Level Category (PLC) von 0, was bedeutet, dass es 600 V oder mehr ohne Tracking standhält. Dies verhindert gefährliche elektrische Lichtbögen zwischen eng beieinander liegenden Anschlussstiften. Die hohe Durchschlagsfestigkeit sorgt dafür, dass das Material bei hoher elektrischer Belastung als robuste Barriere fungiert.

Thermische Belastbarkeit (HDT & RTI)

Die thermische Stabilität ist nicht verhandelbar. Das Material muss bei hohen Wärmeformbeständigkeitstemperaturen (HDT) seine mechanische Integrität bewahren. Ein hoher HDT stellt sicher, dass sich die Anschlussstifte nicht verschieben, wenn sich die Komponente erwärmt. Darüber hinaus müssen Sie den Relative Thermal Index (RTI) auswerten. Der RTI gibt an, wie gut sich das Polymer über Tausende von Stunden langfristiger Wärmealterung verhält.

Dimensionsstabilität und Feuchtigkeitsaufnahme

Die Wasseraufnahme stellt die größte Gefahr für die Stabilität von Polyamid dar. Feuchtigkeit senkt die Glasübergangstemperatur (Tg) des Polymers. Dadurch verändern sich die Abmessungen des Steckers und seine Struktur wird geschwächt. Bewerten Sie das Harz immer anhand konditionierter Daten und nicht nur anhand von Trockendaten (DAM). Konditionierte Daten spiegeln die tatsächliche Leistung des Materials in einer feuchten Feldumgebung wider.

Farbstabilität und Flammschutz

Diese Eigenschaften sind für EV-Anwendungen von entscheidender Bedeutung. Hochspannungssteckverbinder erfordern eine visuelle Kennzeichnung. Sie müssen spezielle „EV Orange“-Farbstoffe verwenden. Standardorangepigmente zersetzen sich jedoch bei den hohen Verarbeitungstemperaturen, die für diese Polymere erforderlich sind. Sie verlieren ihre Farbe oder, schlimmer noch, beeinträchtigen die dielektrischen Eigenschaften. Sie müssen halogenfreie Hochtemperaturfarbstoffe angeben. Das Material muss außerdem die UL94 V-0-Konformität erfüllen, um eine strenge Flammhemmung zu gewährleisten.

Diagramm: Leistungszuordnungsmatrix

Implementierungsrisiken und Verarbeitungsrealitäten

Das Erreichen optimaler Materialeigenschaften auf Papier bedeutet nichts, wenn Sie das Teil nicht formen können. Sie müssen die Realitäten der Verarbeitung von Hochtemperatur-Polyamiden verstehen. Diese Materialien erfordern strenge Herstellungskontrollen.

Vorgeformtes Feuchtigkeitsmanagement

Hochtemperaturnylons sind stark hygroskopisch. Sie nehmen eifrig Feuchtigkeit aus der Luft auf. Sie müssen das Harz streng nach Herstellerangaben trocknen. Normalerweise muss der Feuchtigkeitsgehalt unter 0,1 % fallen, bevor er in das Injektionsrohr gelangt. Wenn das Material nicht getrocknet wird, führt dies zu einer Katastrophe. Auf der Oberfläche werden Spreizspuren auftreten. Die Teile werden stark spröde. Die mechanischen und elektrischen Eigenschaften verschlechtern sich sofort. Verwenden Sie immer gut kalibrierte Adsorptionstrockner.

Anforderungen an Werkzeuge und Ausrüstung

Die Verarbeitungstemperaturen für diese Polymere liegen häufig über 300 °C. Standard-Spritzgussaufbauten sind in der Regel nicht ausreichend. Sie benötigen spezielle Werkzeugausrüstung. Die Formen selbst benötigen hohe Temperaturen, um sicherzustellen, dass das Polymer richtig kristallisiert. Ölbeheizte Formen sind Standard. Die Werkzeugtemperaturen müssen zwischen 130 °C und 150 °C liegen. Standardmäßige wassergekühlte Formen können diese Temperaturen einfach nicht erreichen. Wenn Sie Kaltformen verwenden, produzieren Sie amorphe Teile. Diese Teile weisen beeinträchtigte thermische und mechanische Eigenschaften auf.

Verzug bei dünnwandigen Designs

Reinem Harz fehlt die für Steckverbinder erforderliche Steifigkeit. Daher sind glasgefüllte Varianten Standard. Typischerweise beträgt der Glasfaseranteil (GF) 30 bis 50 %. Allerdings orientieren sich Glasfasern beim Einspritzen entlang des Fließweges. Diese Ausrichtung führt zu einer starken anisotropen Schrumpfung. Das Teil schrumpft über seine Länge anders als über seine Breite. Bei dünnwandigen Steckverbinderkonstruktionen führt dies zu erheblichen Verformungen.

Um das Verzugsrisiko zu mindern, implementieren Sie die folgenden Best Practices:

• Tordesign: Verwenden Sie Fächertore anstelle von punktuellen Toren, um eine gleichmäßige Faserverteilung zu fördern.

• Strömungsanalyse: Führen Sie vor dem Werkzeugbau umfassende Mold-Flow-Simulationen durch.

• Kühllayout: Entwerfen Sie konforme Kühlkanäle, um eine gleichmäßige Wärmeableitung über komplexe Geometrien hinweg zu gewährleisten.

• Verpackungsdruck: Optimieren Sie Haltezeiten und Verpackungsdruck, um lokale Schrumpfungen auszugleichen.

Auswahllogik und nächste Schritte für die Beschaffung

Die endgültige Materialauswahl erfordert einen strukturierten Bewertungsprozess. Sie können nicht erraten, welches Polymer funktionieren wird. Beschaffungs- und Entwicklungsteams müssen eng zusammenarbeiten, um sicherzustellen, dass das ausgewählte Harz alle technischen Anforderungen erfüllt.

Definieren Sie Basiseinschränkungen

Beginnen Sie damit, die nicht verhandelbaren Punkte für Ihr spezifisches Projekt festzulegen. Identifizieren Sie die maximale SMT-Reflow-Temperatur, der das Bauteil ausgesetzt sein wird. Definieren Sie den genauen CTI-Wert, der für Ihr Hochspannungssystem erforderlich ist. Bestätigen Sie die genauen UL-Entflammbarkeitsanforderungen. Sobald Sie diese grundlegenden Einschränkungen festlegen, eliminieren Sie sofort Dutzende ungeeigneter Materialien aus Ihrer Suche.

Prototyping-Protokoll

Lassen Sie gründliche Tests niemals außer Acht. Fordern Sie stets die Technischen Datenblätter (TDS) und Materialsicherheitsdatenblätter (MSDS) von Ihren Lieferanten an. Achten Sie genau auf den Unterschied zwischen DAM und konditionierten Eigenschaften. Verwenden Sie ein Hochtemperatur-Nylonharz erst, nachdem Sie präzise Formflusssimulationen durchgeführt haben. Simulieren Sie den Einspritzvorgang, bevor Sie Stahl für die eigentlichen Werkzeuge schneiden. Fordern Sie Materialmuster für den Prototypenbau an. Formen Sie kleine Chargen und unterziehen Sie sie Thermoschock- und Feuchtigkeitskonditionierungstests. Dieses Protokoll schützt Sie vor massiven Downstream-Ausfällen.

Abschluss

Hochtemperatur-Nylonharze wie PA6T, PA6I/6T und MXD6 sind für moderne Elektrofahrzeuge und miniaturisierte Elektronik unverzichtbar. Sie bieten ein wesentliches Gleichgewicht aus thermischer Beständigkeit, robuster Durchschlagsfestigkeit und mechanischer Robustheit. Standardkunststoffe überstehen 800-V-Architekturen oder intensive SMT-Reflow-Prozesse einfach nicht. Um erfolgreich zu sein, müssen Sie die spezifische Monomerchemie an Ihre Leistungsanforderungen anpassen. Sie müssen auch die Spritzgussumgebung streng kontrollieren und dabei streng auf Feuchtigkeitsmanagement und Werkzeugtemperaturen achten. Wir empfehlen Ingenieuren, sofort physische Materialproben anzufordern. Lesen Sie die technischen Datenblätter der jeweiligen Qualität sorgfältig durch und achten Sie dabei besonders auf den Glasfüllanteil und die Flammschutzmitteltypen. Beauftragen Sie frühzeitig in Ihrer Entwurfsphase einen Polymeranwendungsingenieur, um sicherzustellen, dass Ihre individuelle Formulierung perfekt zu Ihren technischen Absichten passt.

FAQ

F: Was ist der Unterschied zwischen Standard-PA66 und Hochtemperatur-Nylon (PPA)?

A: Der Hauptunterschied liegt in der molekularen Struktur. PPA weist in seiner Polymerkette einen aromatischen Ring auf. Diese starre Struktur sorgt für eine deutlich höhere Glasübergangstemperatur (Tg). Es verringert die Feuchtigkeitsaufnahme im Vergleich zu Standard-PA66 erheblich. Folglich übersteht PPA problemlos aggressive SMT-Reflow-Prozesse, wohingegen PA66 Blasen bilden, schmelzen oder die strukturelle Integrität verlieren würde.

F: Warum ist die Farbstabilität von Orange bei Hochspannungsanschlüssen für Elektrofahrzeuge schwierig?

A: PPA erfordert extreme Verarbeitungstemperaturen, oft über 300 °C. Standardorangepigmente zersetzen sich bei dieser erhöhten Hitze vollständig. Wenn Pigmente ausbrennen, beeinträchtigen sie sowohl die visuelle Warnfarbe als auch die grundlegenden dielektrischen Eigenschaften des Kunststoffs. Um die Sicherheitsstandards einzuhalten, müssen Hersteller hochspezialisierte, halogenfreie Hochtemperaturfarbstoffe verwenden.

F: Kann Hochtemperatur-Nylon LCP in Steckverbindern ersetzen?

A: Ja, abhängig von der Wandstärke. Nylon bietet eine hervorragende Schweißnahtfestigkeit. Es erweist sich bei langlebigen Strukturteilen und größeren Gehäusen als äußerst effektiv. Flüssigkristallpolymer (LCP) besitzt jedoch überlegene inhärente Fließeigenschaften. Dies macht LCP zur bevorzugten Option für Ultra-Mikro-Steckverbinder mit extrem engen Rasteranforderungen.

F: Wie wirkt sich der Glasfasergehalt auf die Leistung von PA6T/PA6I/6T aus?

A: Der Zusatz von 30 % bis 50 % Glasfaser ist Industriestandard. Es erhöht die Wärmeformbeständigkeit (HDT) und die strukturelle Steifigkeit des Steckverbinders erheblich. Allerdings erhöht sich dadurch auch die Gefahr eines Verzugs. Da sich Glasfasern beim Spritzgießen ausrichten, kommt es zu einer ungleichmäßigen Schrumpfung. Sie müssen eine sorgfältige Anschnittkonstruktion und Strömungsanalyse durchführen, um verdrehte Teile zu verhindern.
